Uitgebreide gids voor DS1302 RTC
2024-11-09 5507

De DS1302-chip integreert naadloos een real-time klok/agenda's systeem en 31 bytes statisch RAM, dat de mysteries van tijdwaardering gracieus uitpakt.Het biedt een middel om effectief te communiceren met microprocessors door een vereenvoudigde seriële interface te gebruiken.Dit document waagt zich diep in de architectuur van de chip en ontdekt de ingewikkelde werking en de dans van elektronen in zijn circuits.Het wekt de nieuwsgierigheid van degenen die geïntrigeerd zijn door de elegantie van technologisch ontwerp.

Catalogus

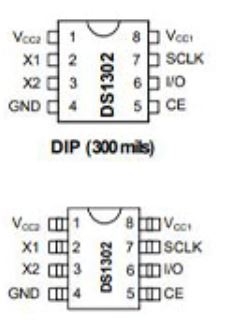

DS1302 PIN -verbindingen Overzicht

CAD -model van DS1302

Overzicht van DS1302

De DS1302 Combineert een realtime klok/agenda met 31 bytes statisch RAM, vervaardigd voor low-power scenario's.Het biedt zorgvuldige tijdwaarnemingsinformatie voor seconden, minuten, uren, dagen, datums, maanden en jaren, compleet met LEAP -jaaraanpassingen die moeiteloos worden behandeld.Dit systeem zorgt voor zowel 24-uurs als 12-uur tijdformaten, met een AM/PM-indicator om tegemoet te komen aan gebruikersvoorkeuren van digitale tijdweerstandnormen.De seriële communicatie -interface vergemakkelijkt de connectiviteit met diverse microprocessors en belichaamt aanpassingsvermogen in systeemontwerp.

Kenmerken van DS1302

Geïntegreerde tijdwaarneming en gegevensverwerking

De DS1302 blijkt een goed afgeronde optie te zijn voor tijdwaarderingstaken, die alle bewerkingen omvatten en tegelijkertijd tijdelijke gegevensopslag binnen zijn RAM biedt.Tijdwaarneming wordt efficiënt uitgevoerd via een gestroomlijnde drie-draads seriële interface, waardoor soepele communicatie met microcontrollers mogelijk wordt.Deze opstelling biedt plaats aan verschillende methoden voor gegevensoverdracht, zoals single-byte en burst-modus, die flexibiliteit injecteert in ingewikkelde systemen.

Efficiënt energieverbruik

Een opmerkelijk kenmerk van de DS1302 is het voorzichtige vermogensverbruik en functioneert binnen een spanningsbereik van 2,0V tot 5,5 V.Bij het werken op 2.0V gebruikt het slechts 300NA en presenteren het zichzelf als een goed geschikte keuze voor low-power-toepassingen zoals batterij-aangedreven gadgets.Dit niveau van energie -efficiëntie verlaagt de frequentie van batterijveranderingen, waardoor de levensduur van de apparatuur wordt verlengd - een gunstige factor voor het beheren van externe opstellingen die betrouwbaarheid en minder onderbrekingen zoeken.

Space-economisch ontwerp

De compacte 8-pins dip van de DS1302 en dus zorgen pakketten ervoor dat het minimale ruimte in beslag neemt, een aantrekkelijke eigenschap in het ontwerp van apparaten waar elk beetje ruimte van onschatbare waarde is.De veelzijdigheid van de vormfactor is duidelijk in zijn werkgelegenheid in verschillende sectoren, van consumentenelektronica tot industriële machines.Bovendien verlicht het kleine pakket de opname van de chip in bestaande circuitontwerpen, waardoor het voor ons eenvoudiger wordt om oudere systemen zonder gedoe te upgraden.

Breed bedrijfstemperatuurbereik

Het vermogen van de DS1302 om op betrouwbare wijze binnen een industrieel temperatuurbereik te functioneren, breidt de toepasbaarheid ervan uit, waardoor het kan gedijen onder uitdagende omgevingscondities.Deze eigenschap maakt het een betrouwbare keuze voor apparaten die gestaag moeten presteren bij extreme temperaturen, zoals die in buitenomgevingen en automotive -toepassingen.De robuuste temperatuurtolerantie staat als een bewijs van zijn niet -aflatende betrouwbaarheid, een eigenschap met een zeer overzicht van missiescenario's.

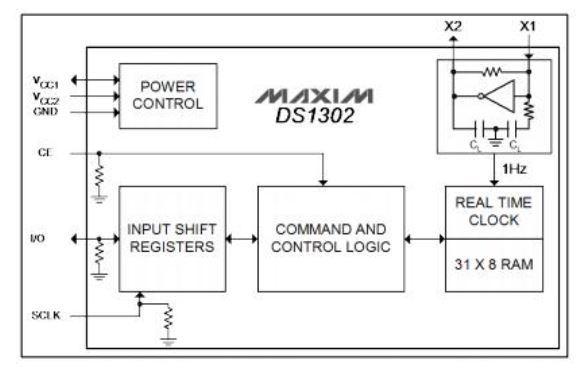

DS1302 Functioneel blokdiagram

Technische specificaties

Maxim Integrated biedt een breed spectrum van specificaties voor de DS1302+, die dient als een uitgebreide gids om zijn mogelijkheden te begrijpen en naadloos in verschillende toepassingen te integreren.De DS1302+ blinkt uit in precieze timingfunctionaliteit, een aspect voor systemen die graag zorgvuldige tijdwaarneming en efficiënt gegevensbeheer behouden.De onderstaande tabel is de technische specificaties, attributen, parameters van de Maxim Integrated DS1302+.

Bedrijfscircuit van DS1302

De DS1302 realtime klokmodule verbindt met microprocessors via een synchrone seriële communicatie-interface, waardoor slechts drie verbindingen nodig zijn: CHIP Enable (CE), Input/Output (I/O) en Serial Clock (SCLK).Dit gestroomlijnde bedradingsraamwerk wordt gewaardeerd vanwege zijn eenvoud en betrouwbaarheid, hetgeen het verlangen naar elegantie in het ontwerp weerspiegelt.Gegevensoverdracht van en naar de klok/RAM kan optreden of een byte tegelijk of in uitbarstingen van maximaal 31 bytes.Het ontwerp maakt werking op extreem laag vermogen mogelijk, het behouden van gegevens en klokinformatie op minder dan 1 µW.Het typische bedieningscircuit wordt hieronder weergegeven.

Alternatieven voor DS1302

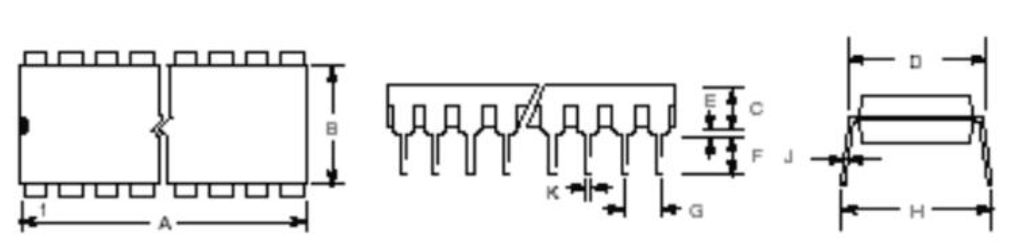

Afmetingen van DS1302

Fabrikant van DS1302

Maxim Integrated leidt het technologische landschap met baanbrekende vooruitgang in synchronisatie, energie -efficiëntie en gegevensbetrouwbaarheid, gericht op tijdwaarneming, energiebeheer en communicatietechnologieën.Deze gebieden bevorderen naadloze elektronische interacties en optimaliseren energieverbruik, waardoor betrouwbare informatie -uitwisseling wordt gewaarborgd.Het bedrijf voedt creatieve engineering door krachtige tools en middelen aan te bieden die ingewikkelde ontwerpuitdagingen verlichten, waardoor we ons kunnen ontwikkelen met zekerheid en precisie.

Vergelijkbare delen
