IC -verpakking is wat kleine chips beschermt en helpt hen te werken in elektronische apparaten zoals telefoons, laptops en auto's.In dit artikel zullen we het hebben over wat IC -verpakking is, de verschillende soorten die u zou kunnen zien, waar u aan moet denken bij het kiezen van een pakket, de goede en slechte kanten van verpakking en de nieuwe trends die apparaten kleiner en sneller maken.Deze gids helpt u om IC -verpakkingen op een duidelijke en eenvoudige manier te begrijpen.

Catalogus

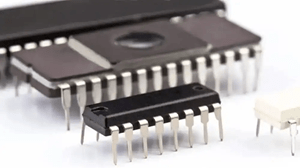

Figuur 1. IC (geïntegreerd circuit) pakketten

Geïntegreerd overzicht van het circuitverpakking

IC -verpakking is voornamelijk gemaakt van silicium, zijn erg gevoelig.Dingen zoals vocht, warmte en zelfs kleine hobbels kunnen ze gemakkelijk beschadigen.Om ze te beschermen, bedekken we ze met een sterke buitenste schaal die een pakket wordt genoemd.Dit pakket houdt de chip veilig tegen de buitenwereld en helpt hem lang te blijven werken.Zonder verpakking zouden chips snel afbreken en stoppen met werken.

Maar het beschermen van de chip is slechts een onderdeel van wat de verpakking doet.Het helpt ook de chip aan te sluiten op het grotere elektronische systeem, zoals een telefoon, laptop of auto.Het pakket heeft kleine metalen onderdelen - zoals pennen, pads of ballen - waarmee de chip signalen kan verzenden en ontvangen.Op deze manier kan de kleine chip gemakkelijk met andere delen praten en werken als onderdeel van een grotere machine.

Een ander belangrijk ding dat het pakket doet, is helpen bij warmtebestrijding.Chips kunnen erg heet worden als ze hard werken.De verpakking helpt de warmte van de chip te verspreiden en houdt de temperatuur op een veilig niveau.Dit voorkomt dat de chip oververhit raakt en helpt hem langer mee te gaan.

Geïntegreerde soorten circuit verpakkingen

Er zijn veel soorten IC -verpakkingen, en elk is gemaakt om verschillende behoeften op te lossen, zoals ruimte besparen, dingen sneller laten werken, de chip koel houden of verschillende chips samenstellen.Hier zijn enkele van de veel voorkomende IC -verpakkingstypen die u vandaag zult zien:

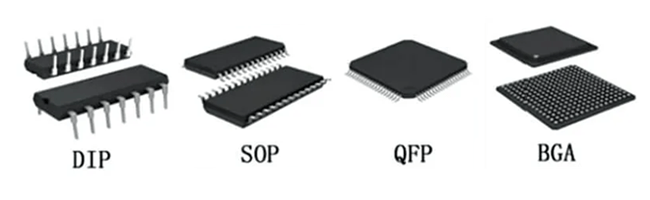

Figuur 2. Soorten IC (geïntegreerd circuit) verpakkingsstijlen

IC -verpakkingstype	Beschrijving
Dubbele inline Pakket (dip)	Een van de oudste en meest populaire types.Het heeft twee rijen metalen pennen die uit steken Van de zijkanten, waardoor het gemakkelijk is om in een printplaat te plaatsen en te solderen. Eenvoudig, betaalbaar en goed voor traditionele doorgaande montage.Gebruikelijk in Consumentenelektronica, industriële machines en auto's.
Klein Overzichtspakket (SOP)	Een kleinere, Space-reddende versie van DIP.Ontworpen om rechtstreeks op een printplaat te zitten Surface-Mount Technology (SMT) gebruiken zonder grote gaten.Vaak gevonden in Draagbare gadgets, communicatiewiel en computeraccessoires.
Quad -flat Pakket (QFP)	Een vierkant of rechthoekig pakket met veel kleine metalen benen aan alle vier de zijden.Mogelijk maken Meer elektrische verbindingen dan Dip en SOP.Biedt goede prestaties en Warmtebeheer.Gebruikt in microcontrollers, signaalprocessors en andere krachtige apparaten.
Kogelrooster Array (BGA)	Gebruikt klein Solderballen op de bodem in plaats van pennen.Dit ontwerp verbetert de verbinding Kwaliteit, elektrische prestaties en warmtespreiding.Vaak gebruikt bij gaming consoles, microprocessors en netwerkapparatuur.

Geavanceerde en nieuwere IC -verpakkingstypen

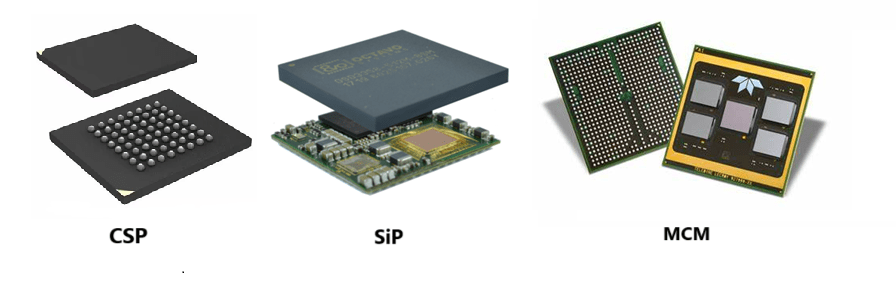

Figuur 3. Nieuwere IC -verpakkingstypen

IC -verpakkingstype	Beschrijving
Chipschaal Pakketten (CSP)	Heel klein Pakketten, bijna even groot als de chip zelf.Geweldig voor het besparen van ruimte in Kleine apparaten zoals mobiele telefoons en smartwatches.Verbetert ook elektrisch prestaties en verkort signaalpaden voor snellere communicatie binnen de apparaat.
Systeem-in-package (Slok)	Combineren Verschillende chips en soms passieve onderdelen (zoals weerstanden en condensatoren) in één pakket.Saveert ruimte, verlaagt stroomgebruik en verhoogt de prestaties door alles dicht bij elkaar houden.Gebruikelijk in smartphones, IoT -apparaten en draadloze systemen.
Multi-chip Modules (MCM)	Groepen Verschillende chips in een enkele eenheid.Ontworpen voor krachtige en hoge snelheid behoeften.Verbetert de systeemprestaties door de afstand tussen chips te verkorten en stroomgebruik efficiënter maken.Gebruikt in krachtig computergebruik, telecom en Snelle datasystemen met hoge snelheid.
3D -verpakking Technieken	Stapel Meerdere chips verticaal, zoals een kleine toren.Bespaart ruimte en versnelt Chip-to-chip communicatie.Een goede keuze voor high-performance computers, Geavanceerde geheugensystemen en andere snelle, krachtige technologieën.

IC -voor- en nadelen

IC -verpakkingsvoordelen

IC -verpakking geeft de chip de bescherming die het nodig heeft tegen vocht, stof, warmte en fysieke schade, waardoor het veilig blijft en langer werkt.Het maakt het ook gemakkelijker om de chip aan te sluiten op andere delen van een apparaat met behulp van metaalkabels, pinnen of hobbels.

Sommige pakketten zijn ontworpen om warmte weg te trekken van de chip, waardoor het koel blijft en soepel loopt.Geavanceerde verpakkingstypes besparen ook veel ruimte, waardoor moderne apparaten kleiner en dunner kunnen zijn.Goede verpakking verbetert hoe snel en schone signalen in het apparaat bewegen, waardoor de algehele prestaties worden gestimuleerd.

Bovendien is het met nieuwe verpakkingsstijlen zoals System-In-Package (SIP) of Multi-Chip-modules (MCM) mogelijk om verschillende chips in één eenheid samen te stellen, waardoor apparaten slimmer worden zonder meer ruimte in te nemen.

IC -verpakkingsadvallen

Hoewel de verpakking nuttig is, komt het ook met enkele nadelen.Meer geavanceerde of gespecialiseerde pakketten kunnen de totale kosten van de chip en het eindproduct verhogen.Sommige verpakkingstypen, vooral die met zeer kleine of verborgen verbindingen zoals BGA, kunnen de productie moeilijker maken en speciale machines en vaardigheden vereisen.Als het pakket niet goed is ontworpen voor warmtebeheer, kan de chip oververhit raken en in de loop van de tijd beschadigd raken.

Ook nemen oudere verpakkingstypen zoals DIP meer ruimte in beslag, wat niet ideaal is voor de kleine gadgets van vandaag.Ten slotte is het met pakketten zoals BGA moeilijker om de chip te inspecteren, te repareren of te vervangen als er iets misgaat omdat de verbindingen eronder verborgen zijn.

Opkomende trends in IC -verpakkingen

Naarmate de technologie vooruit gaat, worden nieuwe IC -verpakkingsmethoden ontwikkeld om apparaten nog kleiner, sneller en krachtiger te maken.Een van de nieuwste trends is Fan-Out Wafer-level verpakking (FO-WLP), die de verbindingen van de chip over een groter gebied verspreidt om de totale grootte te verkleinen en toch goede prestaties te behouden.

Een andere methode is wafelniveau chip-schaal verpakking (WLCSP), waarbij de chip is verpakt terwijl hij nog steeds aan de wafel is bevestigd, ruimte besparen en massaproductie sneller en goedkoper maken.Op chiplet gebaseerde verpakkingen worden ook populair-in plaats van één grote chip te bouwen, worden verschillende kleinere chips (chipletes genoemd) in één pakket geplaatst om flexibele, krachtige systemen te creëren.Deze nieuwe trends helpen de prestaties te verbeteren, de kosten te verlagen en stellen apparaten in staat om kleiner en slimmer te worden.

Conclusie

IC -verpakking doet meer dan alleen chips beschermen - het verbindt ze ook, koelt ze en helpt apparaten beter te werken.Er zijn veel soorten verpakkingen, elk gemaakt voor verschillende behoeften.Met nieuwe verpakkingsmethoden zoals FO-WLP-, WLCSP- en chiplet-ontwerpen wordt technologie nog kleiner en slimmer.Als u weet over IC -verpakkingen helpt u te zien hoe eenvoudig het is in de elektronica die we elke dag gebruiken.
