De Skim400GD128D is een krachtige IGBT -module gemaakt voor zware industriële banen.Het wordt gebruikt in dingen als motoraandrijvingen, zonnevers en UPS -systemen.In dit artikel zullen we kijken wat het goed doet werken, waar het kan worden gebruikt en hoe het zich verhoudt tot vergelijkbare onderdelen - zodat u kunt beslissen of dit de juiste keuze is voor uw bulkorders.

Catalogus

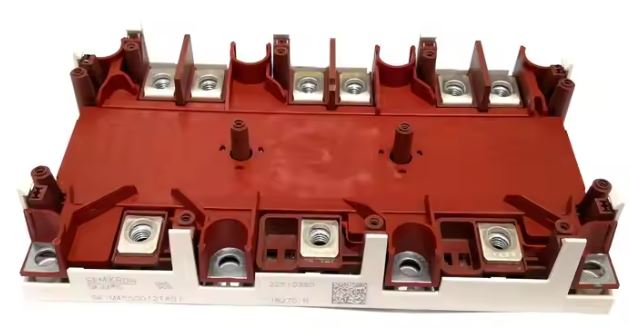

Skim400GD128D Beschrijving

De Skim400GD128D is een krachtige IGBT-module van Semikron, ontworpen voor veeleisende industriële toepassingen.Ontworpen met een 1200V collector-emitterspanning en een robuuste 340A-collectorstroomrating, maakt het gebruik van geavanceerde trench IGBT-technologie in combinatie met freewheeling-diodes om een ​​efficiënte stroomomschakeling met minimale verliezen te garanderen.Het compacte Semitrans® Skim-pakket heeft press-fit contacten, het elimineren van de noodzaak van solderen en het verbeteren van de betrouwbaarheid in omgevingen met een hoge vibratie.

Met een ingebouwde NTC-thermistor voor temperatuurbewaking en een 4KV RMS-isolatiespanning levert de module een veilige, stabiele werking, zelfs onder zware belastingen.Ideaal voor gebruik in motoraandrijvingen, zonne -omvormers, UPS -systemen, lasapparatuur en voedingen, het biedt uitstekend thermisch beheer en een lange operationele levensduur.Plaats nu uw bulkorders om de beste prestaties en langdurige levering voor uw elektronische systemen van stroom te waarborgen.

Skim400GD128D -functies

• Homogeen silicium - Gebruikt uniform silicium voor stabiele en betrouwbare prestaties.

• Soft Punch Through (SPT) -technologie - Vermindert het vermogensverlies en zorgt voor een soepel schakelen.

• Positieve temperatuur v_Cesat - De spanning neemt toe met warmte en helpt de stroom gelijkmatig te delen in parallelle opstellingen.

• Hoge kortsluitsterkte - Kan veilig omgaan met korte circuits tot 6 × de normale stroom.

• Al₂o₃ DCB keramische plaat - Keramische en koperen plaat verbetert koeling en isolatie.

• Drukcontacttechnologie - Transfers warmte efficiënt zonder solderen, waardoor de betrouwbaarheid wordt verhoogd.

• Spring Contact voor PCB - Maakt het gemakkelijk om het bestuurderbord aan te sluiten om pinnen te bedienen.

• Ingebouwde temperatuursensor - Bewaakt warmte om de module te beschermen tegen oververhitting.

Skim400GD128D -circuitdiagram

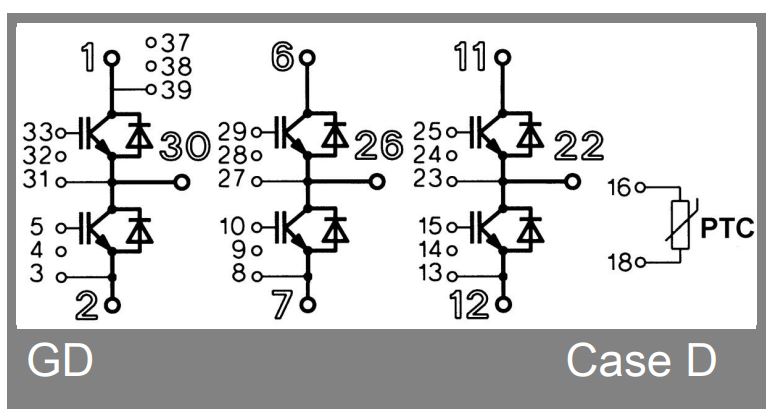

De Skim400GD128D is een driefasige IGBT-module die is ontworpen met drie halve brugconfiguraties, elk bestaande uit twee IGBT-schakelaars en hun respectieve freewheeling-diodes.Deze halfbruggen worden gebruikt in motoraandrijvingen, omvormers en stroomcontrolesystemen.Elke schakelaar heeft zijn eigen poort-, verzamelaar- en emitterverbindingen gelabeld door pin -nummers, waardoor het gemakkelijker is om te integreren in externe circuits.

De lay -out laat zien dat poorten (pinnen 1, 2, 6, 7, 11, 12) het schakelen regelen, terwijl de verzamelaars (pinnen 30, 26, 22) en emitters (andere verbonden pinnen) de stroomverbruik afhandelen.Aan de rechterkant is er een PTC-thermistor (positieve temperatuurcoëfficiënt), verbonden door pennen 16 en 18. Deze ingebouwde sensor helpt de temperatuur van de module te controleren en beschermt deze tegen oververhitting.

Skim400GD128D maximale beoordelingen

Skim400GD128D Performance Curves

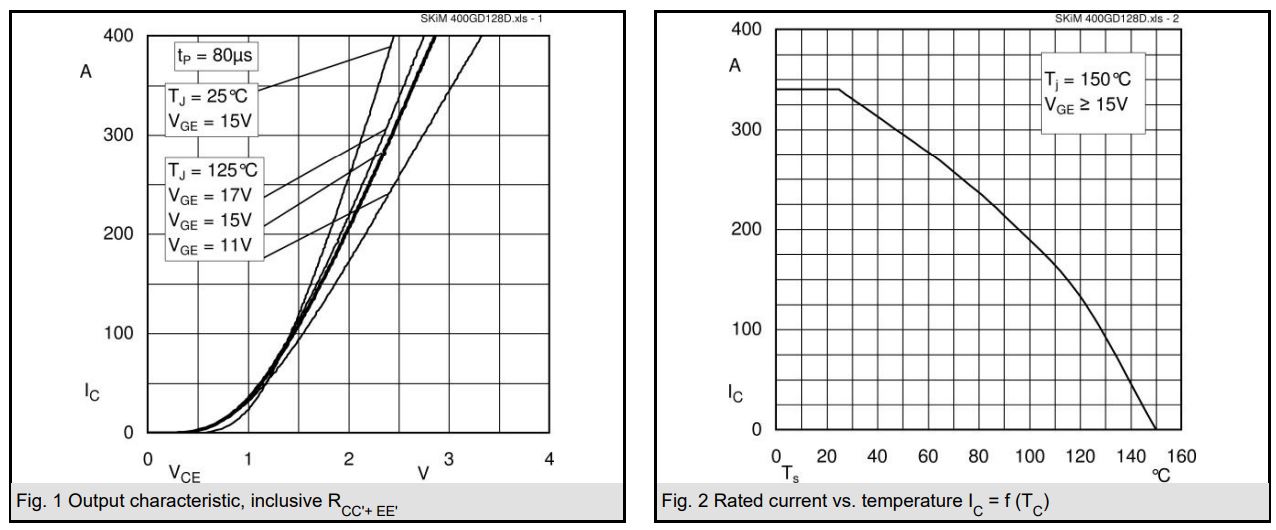

De prestatiecurves van de SKIM400GD128D IGBT -module onthullen zijn elektrische gedrag onder verschillende omstandigheden.In Figuur 1, de uitgangskarakteristieke krommen illustreren de relatie tussen collectorstroom (I_C)) en spanning van collector-emitter (V_CE)) bij verschillende gate-emitter-spanningen (V_Ge)) en junctietemperaturen (T_J)) .Bij een lagere temperatuur van 25 ° C en V_Ge Van 15V vertoont de IGBT de stijging van de steilere stroom, hetgeen een lagere op-state spanningsdaling en een betere geleiding aangeeft.Naarmate de temperatuur stijgt tot 125 ° C en V_Ge varieert van 11V tot 17V, de krommen verschuiven, waaruit blijkt dat hogere poortspanningen de geleiding verbeteren, zelfs bij verhoogde temperaturen.Dit helpt ons om gate -drive en koelstrategieën te optimaliseren voor efficiënte schakelen.

Figuur 2 laat zien hoe de nominale stroom (I_C)) daalt als de casustemperatuur (T_C)) stijgt, met een vaste junctietemperatuur van 150 ° C en V_Ge ≥ 15V.De huidige capaciteit blijft in de buurt van 350A tot ongeveer 25 ° C, maar daalt verder, bijna nul bij ongeveer 150 ° C.Deze grafiek benadrukt het belang van thermisch beheer in krachtige toepassingen om prestaties en betrouwbaarheid te behouden.

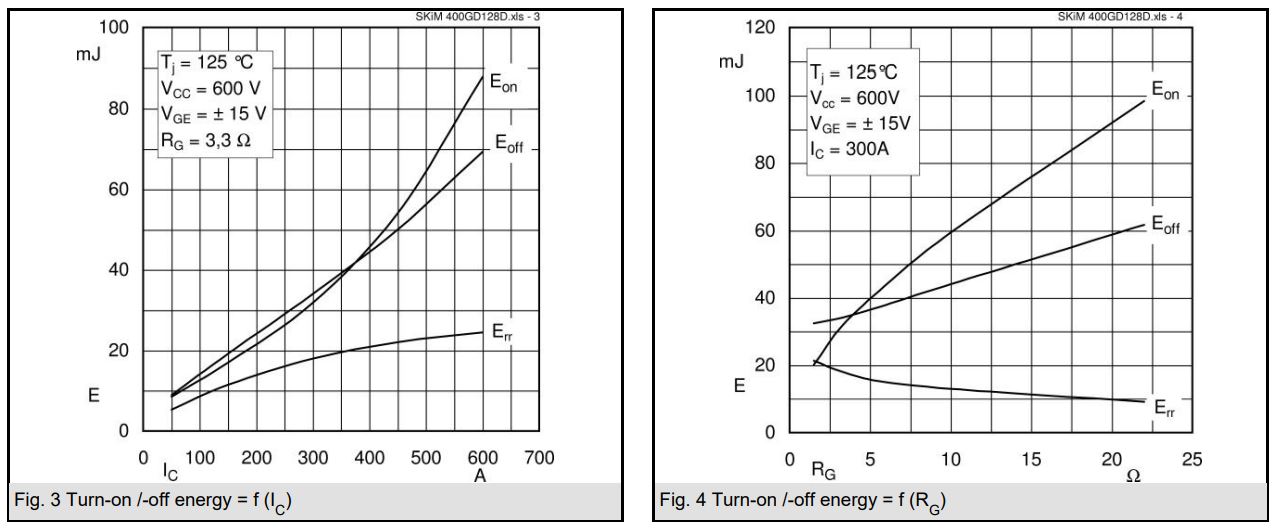

De prestatiecurves van de Skim400GD128D in Figuur 3 Laat zien hoe de inzet energie (E_op)), Sluit energie af (E_vanF)en omgekeerde herstel -energie (E_RR)) variëren met collectorstroom (I_C)) Bij een junctietemperatuur van 125 ° C.Naarmate de stroom toeneemt, beide E_op En E_uit stijgt, wat aangeeft dat hogere schakelstromen meer energie vereisen. E_RR Ook neemt toe, maar in een langzamer tempo.Deze trend is vereist voor het evalueren van schakelverliezen en de algehele efficiëntie in hoogstroomtoepassingen, wanneer thermische beperkingen een zorg zijn.

In Figuur 4, dezelfde energiecomponenten worden uitgezet tegen poortweerstand (R_G)) bij een constante verzamelstroom van 300A.Als RG verhoogt, E_op stijgt gestaag terwijl E_uit neemt licht af, en E_RR toont een milde neerwaartse trend.Dit gedrag benadrukt de afweging tussen schakelsnelheid en energieverlies: toenemende poortweerstand kan de afslag energie verminderen, maar ten koste van hogere inzet energie.Juiste selectie van R_G helpt bij het in evenwicht brengen van de switching -efficiëntie en elektromagnetische compatibiliteit.

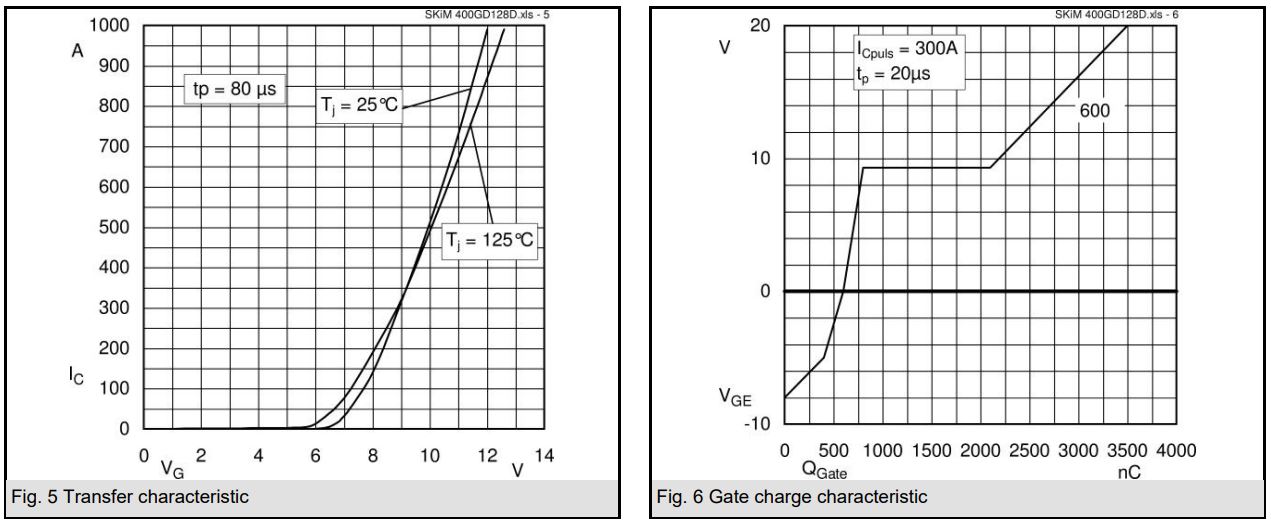

In Figuur 5, het overdrachtskarakteristiek van de Skim400GD128D illustreert de relatie tussen poortspanning (V_G)) en verzamelstroom (I_C)) Bij twee verschillende junctietemperaturen.Als V_G verhoogt, I_C stijgt snel na een drempel en toont de sterke controle van de poort over het apparaat.Bij hogere temperatuur (T_J = 125 ° C), de curve verschuift enigszins, wat betekent dat het apparaat minder stroom met dezelfde poortspanning uitvoert als gevolg van verminderde mobiliteit van de dragers.Deze grafiek helpt ons om poortregelingsgedrag te begrijpen onder verschillende thermische omstandigheden.

Figuur 6 Toont de gate lading karakteristiek, plotten gate-emitter spanning (V_Ge)) tegen totale poortkosten (Q_Hek)) Tijdens een schakelevenement op 300A.De curve laat zien hoeveel lading nodig is om de IGBT door verschillende bedrijfsregio's te drijven.De vlakke gebieden geven het Miller -plateau aan, waar V_Ge blijft stabiel terwijl de collectorspanning daalt.Deze informatie is voor de grootte van de poort en het optimaliseren van de schakelsnelheid, vooral in snelle elektronica.

Skim400GD128D alternatieven

Vergelijking tussen SKIM400GD128D en FF400R12KE4

Skim400GD128D -voor- en nadelen

Voordelen van Skim400GD128D

• Verwerkt hoge stroom - Ondersteunt maximaal 340A, geweldig voor zwaar industrieel gebruik.

• Werkt met 1200V -systemen - Geschikt voor middelgrote tot hoogspanningsopstellingen zoals omvormers en motoraandrijvingen.

• Solde-vrije drukpennen- Eenvoudig te installeren, betrouwbaarder onder stress.

• Compact ontwerp - Bespaart ruimte en verspreidt warmte effectiever.

• Ingebouwde temperatuursensor - Warmte volgen helpt schade te voorkomen.

• Sterke elektrische isolatie (4KV) - Veiliger en betrouwbaarder in geïsoleerde circuits.

• Trillingsbestendig - Werkt goed in stoere, mobiele omgevingen.

• Verliezen met een laag vermogen bij het schakelen - Helpt systemen efficiënter te werken.

Nadelen van Skim400GD128D

• Ontwerpspecifiek gebruik - Voornamelijk gebouwd voor 3-fase volledige bridge-opstellingen, niet erg flexibel.

• Bestuurderscompatibiliteit vereist - Werkt het beste met Semikron -stuurprogramma's, die mogelijk niet alle systemen overeenkomen.

• Hogere kosten - Premium -functies hebben een hogere prijs.

• Heeft thermische pasta nodig - De juiste warmteoverdracht hangt af van de opstelling voor zorgvuldige thermische interface.

Skim400GD128D -applicaties

• AC -omvormeraandrijvingen - De Skim400GD128D regelt de motorsnelheid en richting efficiënt.Het behandelt hoog vermogen en warmte goed, waardoor het ideaal is voor industriële motorsystemen.

• Ononderbreekbare voedingen (UPS) - Deze module zorgt voor een snelle schakelaar naar back -upvermogen tijdens storingen.Het beschermt gevoelige apparaten en verbetert de efficiëntie van het UPS -systeem.

Skim400GD128D -verpakkingsafmetingen

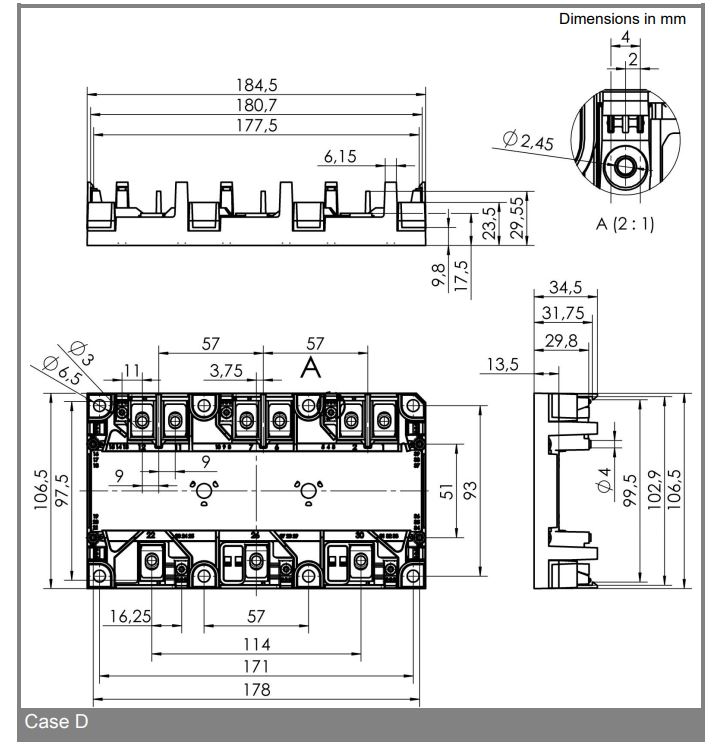

De SKIM400GD128D gebruikt een case D -pakket, ontworpen voor compacte en efficiënte installatie in stroomsystemen.De module meet ongeveer 184,5 mm lang, 106,5 mm breed en 34,5 mm hoog, waardoor het geschikt is voor dichte lay-outs waar ruimtebesparing vereist is.De basisplaat- en montagegaten worden zorgvuldig geplaatst voor beveiligde bevestiging en eenvoudige thermische interface naar koellichamen.

De terminallay -out omvat gelijkmatig verdeelde schroefposities (57 mm uit elkaar), waardoor stabiele elektrische verbindingen en het gemak van de bedrading worden gewaarborgd.De tekening toont ook de afmetingen van de koellichaaminterface met groeven en het bevestigen van gaten voor optimaal thermisch beheer.Met zijn gedetailleerde mechanische omtrek is de module ontworpen voor eenvoudige integratie in industriële omvormers, ups en motoraandrijvingen, evenwichtsgrootte, sterkte en koelefficiëntie.

Skim400GD128D -fabrikant

Semikron is een Duits bedrijf en een van 's werelds toonaangevende fabrikanten van Power Semiconductor-componenten, met name IGBT-modules, diode/thyristor-modules en stroomassemblages.

Conclusie

De Skim400GD128D is sterk, betrouwbaar en gemaakt voor zwaar gebruik.Het behandelt hoog vermogen, werkt veilig en past goed in krappe ruimtes.Hoewel het zorgvuldig moet worden opgezet, is het een slimme keuze voor grote industriële projecten.Bestel nu in bulk om uw systemen sterk en efficiënt te houden.
