Eekhoornkooi-inductiemotor: overzicht, hoe het werkt, toepassingen
2025-11-20 4489

De inductiemotor met eekhoornkooi is een veelgebruikt en betrouwbaar type elektromotor dat in veel soorten machines wordt aangetroffen. In deze handleiding wordt uitgelegd wat het is, hoe het werkt, de onderdelen ervan, hoe het begint, waar het wordt gebruikt en de voor- en nadelen ervan. Het bevat ook prestatietypes en vergelijkingen met sleepringmotoren.

Categorie

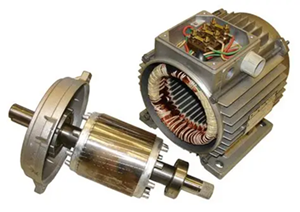

Figuur 1. Inductiemotor voor eekhoornkooien

Wat is een inductiemotor met eekhoornkooi?

EEN Inductiemotor met eekhoornkooi is een populair type elektromotor in machines, fabrieken en huishoudelijke apparaten.

Het heet één “eekhoornkooi” motor omdat de rotor erin metalen staven heeft die in een cirkel zijn gerangschikt, en deze vorm lijkt op het loopwiel van een eekhoorn.

Wanneer stroom naar de stator (het buitenste deel van de motor) vloeit, ontstaat er een roterend magnetisch veld. Dit magnetische veld gaat door de rotorstaven en creëert een stroom in de rotor. De stroom in de rotor creëert een ander magnetisch veld en die twee magnetische velden stoten elkaar af. Deze afstoting zorgt ervoor dat de rotor gaat roteren.

De rotor is stevig en eenvoudig, gemaakt van stalen platen gestapeld met aluminium of koperen staven. Door dit eenvoudige ontwerp zijn kooiankermotoren zeer betrouwbaar, vergen ze weinig onderhoud en kunnen ze automatisch starten.

Hoe werkt een inductiemotor met eekhoornkooi?

Inductiemotoren voor eekhoornkooien werken met behulp van een vanuit het atelier aan zorgt ervoor dat de propeller gaat draaienWanneer er driefasige wisselstroom op de stator wordt toegepast, ontstaat er een roterend magnetisch veld in de motor. Dit roterende magnetische veld gaat door de rotorstaven die als een eekhoornkooi zijn opgesteld en creëert daarin een stroom. De stroom in de rotor creëert zijn eigen magnetische veld en de twee magnetische velden stoten elkaar af. Deze afstoting creëert een koppel dat ervoor zorgt dat de rotor draait en de machine laat draaien. De rotor draait altijd iets langzamer dan het roterende magnetische veld en dit kleine snelheidsverschil zorgt ervoor dat de stroom blijft stromen. elektriciteit stroomt in de rotor en zorgt ervoor dat de motor kan werken.

Interne structuur van eekhoornkooimotor

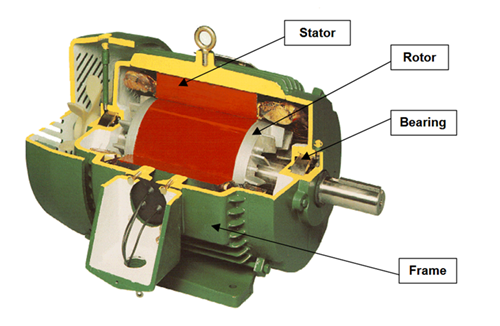

Figuur 2. Structuur van een eekhoornkooimotor

De inductiemotor van de eekhoornkooi bestaat uit één stator, propeller, ventilatoren lagers De stator is een stationair onderdeel en bevat driefasige wikkelingen die mechanisch 120° verschoven zijn in een gelamineerde ijzeren kern. Deze dunne lagen verminderen verliezen en zorgen voor een soepel pad voor magnetische flux. Bij gebruik van driefasige wisselstroom creëert de stator een roterend magnetisch veld. Binnenin bevindt zich de rotor, het roterende deel van de motor. De rotor heeft een gelamineerde kern met aluminium of koperen staven erin, en deze staven zijn aan beide uiteinden kortgesloten met eindringen, waardoor de bekende 'eekhoornkooi'-structuur ontstaat.

De rotorstangen zijn vaak schuin geplaatst om het geluid te verminderen en krimp te voorkomen, waardoor de motor soepel kan starten. Er is een ventilator op de rotoras gemonteerd om de motortemperatuur tijdens bedrijf af te koelen en binnen veilige grenzen te houden. Lagers ondersteunen de rotoras en zorgen ervoor dat deze soepel kan draaien met minimale wrijving.

Equivalent circuit van een inductiemotor met eekhoornkooi

Het equivalente circuit van een inductiemotor met eekhoornkooi is een eenvoudig elektrisch model dat ons helpt begrijpen hoe de motor werkt zonder hem open te maken. In dit model wordt de stator weergegeven met behulp van weerstand en reactantie om verliezen en magnetische effecten in de wikkelingen weer te geven. Er is een magnetiserende tak toegevoegd om de stroom weer te geven die nodig is om een ​​roterend magnetisch veld te creëren. De rotor wordt ook weergegeven in termen van weerstand en reactantie, maar deze waarden veranderen als er sprake is van slippen. omdat de rotor alleen werkt als hij iets langzamer draait dan het magnetische veld. Door dit circuit te gebruiken, kunnen we eenvoudig zaken als motorstroom, koppel, vermogen en efficiëntie berekenen.

Prestatiekenmerken van inductiemotoren met eekhoornkooien

• De motor produceert een goed startkoppel, bereikt het maximale koppel bij een bepaald toerental en loopt vervolgens soepel bij toerentallen iets onder de synchrone snelheid.

• Slip is het verschil tussen de snelheid van het magnetische veld en de rotorsnelheid. Deze is laag bij nullast en neemt toe naarmate de belasting van de motor toeneemt.

• De motor werkt efficiënt, vooral bij volle of bijna volle belasting.

• De arbeidsfactor is laag bij lichte belasting, maar verbetert wanneer de motor aan meer belasting wordt blootgesteld.

• De motor behoudt een redelijk constante snelheid, zelfs als de belasting verandert, waardoor hij in veel toepassingen betrouwbaar is.

• De motor gebruikt een korte tijd een hoge startstroom wanneer deze wordt ingeschakeld, en daalt vervolgens naar een lagere bedrijfsstroom wanneer de bedrijfssnelheid wordt bereikt.

• De machine loopt soepel, trilt weinig en staat bekend om zijn sterke en stabiele werking.

Methode voor het starten van een inductiemotor voor eekhoornkooien

Kooi-inductiemotoren kunnen op veel verschillende manieren starten, afhankelijk van de startstroom en de rust die we nodig hebben.

in één Direct online (DOL) bij het starten is de motor rechtstreeks op de volle spanning aangesloten, zodat deze snel start, maar een zeer hoge stroom verbruikt; dit wordt vaak gebruikt voor kleine motoren. in een ster-driehoek start, de motor start eerst in sterschakeling, dit geeft een lagere spanning en lagere startstroom, en schakelt vervolgens over naar driehoekschakeling voor normaal bedrijf; dit vermindert de sterke stroom bij het starten, maar vermindert ook het startkoppel. EEN autotransformator Bij het starten wordt gebruik gemaakt van een transformator om de spanning naar de motor aanvankelijk te verlagen en vervolgens over te schakelen naar de volledige spanning naarmate de motor accelereert; deze methode geeft betere controle en wordt gebruikt voor grotere motoren.A Zachte start verhoogt de spanning langzaam terwijl de motor start, waardoor een soepele, zachte acceleratie mogelijk is die de belasting van de machine vermindert; het wordt vaak gebruikt voor pompen en ventilatoren.A Variabele frequentieaandrijving (VFD) is de meest geavanceerde methode: het regelt zowel de spanning als de frequentie, zorgt ervoor dat de motor zeer soepel start, gebruikt een lage startstroom en verandert zelfs de snelheid tijdens bedrijf; deze methode bespaart energie en biedt de beste controle.

Toepassing van inductiemotor met eekhoornkooi

Hieronder vindt u de toepassingen van inductiemotoren met eekhoornkooien:

Pomp – Levert energie zodat waterpompen, irrigatieapparatuur en industriële pompsystemen soepel en betrouwbaar kunnen werken.

Fans en ventilator – Controleer ventilatiesystemen, koelapparatuur en HVAC-apparatuur om een constante luchtstroom te behouden.

Compressor – Het bedienen van luchtcompressoren in fabrieken en industrieën vereist continue prestaties.

Transportband – Verplaats materialen door de fabriek met behoud van een constante en consistente snelheid.

Mixers en molens – Laat voedselverwerkingsmachines, chemische mixers en maalmolens op een constante snelheid draaien.

Werktuigmachines – Boren, draaibanken, freesmachines en soortgelijke gereedschappen vereisen een betrouwbare beweging.

HVAC-systeem – Voorziet airconditioners, koelapparatuur en ventilatieapparatuur van stroom voor een lange, betrouwbare werking.

Huishoudelijke apparaten – Gevonden in wasmachines, koelkasten en kleine huishoudelijke apparaten vanwege hun eenvoud en effectiviteit.

Landbouwapparatuur – Aandrijving van graanmolens, dorsmachines en irrigatiemachines in agrarische toepassingen.

Liften en liften – Zorgt voor een soepele en stabiele beweging van het hefsysteem.

Mijnbouw- en bouwmachines – Aandrijven van brekers, takels en zwaar materieel in veeleisende omgevingen.

Voor- en nadelen van inductiemotor met eekhoornkooi

Voordelen van eekhoornkooi-inductiemotor:

• Minder onderdelen, dus eenvoudig te bouwen en zeer betrouwbaar.

• Geen borstels of sleepringen, dus zeer weinig onderhoud nodig.

• Dankzij de robuuste constructie is hij bestand tegen zware werkomstandigheden.

• De productie- en bedrijfskosten zijn goedkoper dan bij andere typen motoren.

• Er is geen extra uitrusting nodig om te starten; het start automatisch wanneer het wordt ingeschakeld.

• Werkt efficiënt, vooral bij volledige belasting.

• Draait op vrijwel constante snelheid, zelfs als de belasting verandert.

• Gemakkelijk te vinden in vele vermogensniveaus en uitvoeringen.

Nadelen van inductiemotor met eekhoornkooi:

• Trekt een grote stroom bij het starten, waarvoor mogelijk een speciale starter nodig is voor grotere motoren.

• Moeilijk om de snelheid aan te passen zonder extra apparatuur zoals VFD.

• Niet ideaal voor belastingen die een zeer hoog startkoppel vereisen, tenzij speciaal ontworpen rotorstaven worden gebruikt.

• Heeft een lage vermogensfactor bij gebruik met kleine belastingen.

• Loop altijd iets langzamer vanwege uitglijden.

• Heeft extra elektronica nodig om de snelheid effectief te veranderen.

Efficiëntietypes van inductiemotoren voor eekhoornkooien

NEMA (National Electrical Manufacturers Association) classificeert inductiemotoren met eekhoornkooi in verschillende efficiëntieklassen op basis van hoe ze presteren bij het starten en draaien. Deze klassen beschrijven zaken als startkoppel, startstroom en slip, zodat u de juiste motor voor de juiste klus kunt kiezen. Klassen A – D zijn de meest voorkomende, terwijl E en F speciale ontwerpen met laag koppel zijn.

Klasse A - Standaardprestaties

- Normaal startkoppel

- Normale startstroom

- Lage slip

- Het uittrekkoppel bedraagt ongeveer 200–300% van het koppel bij volledige belasting

- Goed voor toepassingen waarbij hoge startstromen kunnen worden getolereerd

Type B - Het populairste ontwerp

- Normaal startkoppel

- Startstroom is lager dan type A

- Lage slip (minder dan 5%)

- Het uittrekkoppel is iets lager vanwege de hogere rotorreactantie

- Populaire motoren voor algemeen gebruik die in de meeste industrieën worden gebruikt

Type C – Hoog startkoppel

- Hoog startkoppel

- Lage startstroom

- Lage slip

- Gebruik meestal een dubbele kooirotor

- Ideaal voor belastingen die een groot aanvangsvermogen vereisen, zoals pompen, compressoren en transportbanden

Type D – Zeer hoog startkoppel

- Zeer hoog startkoppel (275% van het nominale koppel of meer)

- Lage startstroom

- Hoge slip (7–11% of hoger)

- Rotor heeft een hoge weerstand

- Goed voor zware lasten die moeilijk te starten zijn, zoals brekers en ponsmachines

Klasse E – Zeer laag startkoppel

- Zeer laag startkoppel

- Normale startstroom

- Lage slip

- Niet geschikt voor zware lasten

- Soms gecombineerd met een compensator of resistieve starter

Type F – Laag startkoppel

- Het startkoppel is ongeveer 1,25 × koppel bij volledige belasting

- Lage startstroom

- Normaal glijden

- Gebruikt voor toepassingen met lichte belasting waarvoor geen hoog startkoppel vereist is

Eekhoornkooi versus inductiemotor met sleepring

Hieronder vindt u een vergelijkingstabel tussen eekhoornkooimotoren en motoren met gewikkelde rotor (sleepring):

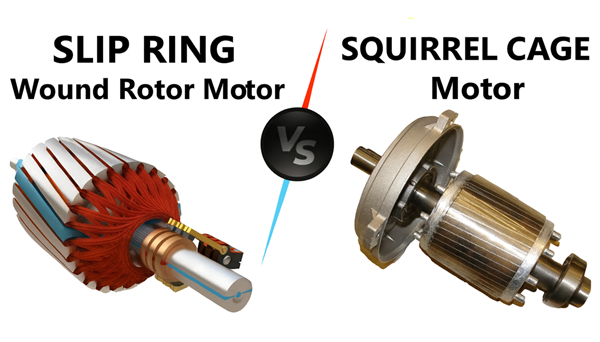

Figuur 3. Eekhoornkooi versus inductiemotor met sleepring

functie	Eekhoorn Kooi inductiemotor	Uitglijden Ring-inductiemotor
Constructie van propellers	Rotor ja aluminium/koperen staven worden kortgesloten door de eindringen (eekhoornkooi).	De rotor heeft 3 fasen spoel aangesloten op de sleepring en externe weerstand.
startkoppel	Normaal tot gemiddeld.	Hoog startkoppel (instelbaar door externe weerstand).
Begin nu	Hoog begin momenteel.	Lage startstroom vanwege de extra rotorweerstand.
Snelheidscontrole	Beperkt tenzij gebruikt een VFD.	Gemakkelijkere snelheidsregeling door de rotorweerstand te veranderen.
Onderhoud	Zeer laag; geen borstel of sleepring.	Hoger;penseel en Sleepringen hebben regelmatig onderhoud nodig.
Kosten	Lagere kosten; eenvoudig constructie.	Hogere kosten; meer complex systeem.
Duurzaamheid	Zeer sterk en lange termijn.	Minder krachtig vanwege sleepringen en borstels.
Toepassing	Pompen, ventilatoren, compressoren, transportbanden, huishoudelijke apparaten.	Kranen, takels, liften, fabrieken, zware machines.

Conclusie

Kooi-inductiemotoren staan bekend om hun eenvoud, robuustheid en onderhoudsgemak. Ze presteren goed in veel toepassingen en leveren goede prestaties voor onze industriële en dagelijkse behoeften. Als u hun kenmerken en typen begrijpt, kunt u gemakkelijker de juiste motor voor uw project kiezen.
