DC/DC-converter vs LDO-regelaar: Verschillen, Efficiëntie, Warmte en Toepassingsgebieden
2026-05-18 319

Kiezen tussen een DC/DC-converter en een LDO-regelaar houdt meer in dan het selecteren van de juiste uitgangsspanning.Deze beslissing kan van invloed zijn op de efficiëntie, de warmteontwikkeling, de levensduur van de batterij, het uitgangsgeluid en de algehele systeemprestaties.DC/DC-converters worden vaak gebruikt wanneer een hoger rendement en een grotere spanningsconversie nodig zijn, terwijl LDO-regelaars vaak worden geselecteerd vanwege een schone en geluidsarme stroomafgifte.Door de sterke punten en beperkingen van elke aanpak te begrijpen, kunnen veelvoorkomende ontwerpproblemen worden vermeden.In dit artikel worden de verschillen uitgelegd aan de hand van praktische voorbeelden en echte toepassingsscenario's.

Catalogus

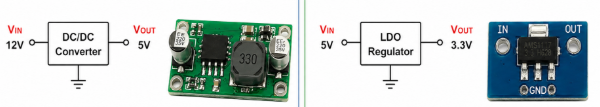

Wat is het verschil tussen een DC/DC-converter en een LDO-regelaar?

DC/DC-converters en LDO-regelaars regelen beide de spanning, maar ze werken met duidelijk verschillende methoden. DC/DC-converters energie doorgeven hoogfrequent schakelen elementen gecombineerd met smoorspoelen en condensatoren.Omdat elektrische apparaten het grootste deel van hun tijd volledig besteden AAN of UIT Staten wordt het energieverlies geminimaliseerd en is de efficiëntie doorgaans veel hoger dan bij lineaire regeling.Dit maakt DC/DC-converters vooral nuttig in door batterijen gevoede systemen en toepassingen die een hogere uitgangsstroom of een substantiële spanningsconversie vereisen.

De wisselwerking is dat het schakelen bijwerkingen met zich meebrengt.Snel schakelen creëert uitgangsrimpels en kan genereren elektromagnetische interferentie (EMI), wat van invloed kan zijn op nabijgelegen gevoelige circuits als de filtering en lay-out niet zorgvuldig zijn ontworpen.Hoewel DC/DC-converters de thermische verliezen verminderen en de efficiëntie verbeteren, zijn hun circuits over het algemeen complexer vanwege de extra schakel- en energieopslagcomponenten die daarbij betrokken zijn.

LDO-regulatoren gebruik een lineaire reguleringsbenadering waarbij excessen voorkomen spanning valt weg over een intern doorlaatelement om een stabiele output te behouden.Omdat ze niet afhankelijk zijn van schakelacties, bieden LDO's uiteraard veel laag uitgangsgeluid en minimale rimpel, waardoor ze zeer geschikt zijn voor gevoelige analoge, RF-, audio- en precisiecircuits.Het nadeel is een lager rendement wanneer het verschil tussen de ingangs- en uitgangsspanning groot wordt, omdat ongebruikte energie als warmte wordt gedissipeerd.Als gevolg hiervan produceren LDO's vaak een merkbare thermische opbouw dan DC/DC-converters onder omstandigheden met een hoger vermogen.

DC/DC-converter versus LDO: vergelijking zij aan zij

Hoewel zowel DC/DC-converters als LDO-regelaars een stabiele uitgangsspanning bieden, verschillen ze aanzienlijk qua efficiëntie, thermisch gedrag, ruiskarakteristieken en complexiteit van de implementatie.De keuze hangt af van toepassingsprioriteiten zoals de levensduur van de batterij, belastingsstroom, vereisten voor uitgangsgeluid en beschikbare PCB-ruimte.

Functie	Gelijkstroom/gelijkstroom Omvormer	LDO Regelaar
Omzetting van spanning	Buck, boost, buck-boost	Alleen opstapje
Efficiëntie	Typisch 80-95%	Typisch 50-70%
Warmteopwekking	Lager	Hoger
Uitgangsgeluid	Hoger	Extreem laag
EMI	Vereist verzachting	Minimaal
Externe componenten	Meerdere	Weinigen
PCB-complexiteit	Hoger	Lager
Huidige capaciteit	Hoog	Matig
Ruststroom	Soms hoger	Vaak erg laag
Beste gebruik	Systemen met hoge stroomsterkte	RF- en analoge systemen

DC/DC-converters zijn over het algemeen geschikter als het ontwerp grote ingangs-naar-uitgangsspanningsverschillen of hogere stroomvereisten met zich meebrengt, omdat hun schakelarchitectuur vermogensverlies en warmteontwikkeling minimaliseert.LDO-regelaars worden vaker geselecteerd voor circuits met een lagere stroomsterkte en geluidsgevoelige circuits, omdat ze een schonere output bieden met minimale rimpel.In praktische ontwerpen bepalen efficiëntie, stroomniveau en geluidseisen meestal welke aanpak het beste past.

Efficiëntie en warmte: waarom LDO's heet worden

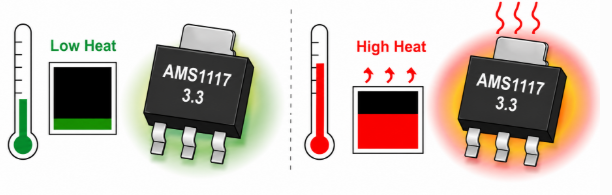

Afbeelding 2. Gedrag bij lage en hoge temperaturen in LDO-toepassingen onder verschillende bedrijfsomstandigheden

Praktische bedrijfsomstandigheden maken het verschil tussen een geschikte en ongeschikte LDO-toepassing vaak heel duidelijk.Het omzetten van 5V naar 3,3V bij 100mA is bijvoorbeeld meestal een redelijk gebruiksscenario voor een LDO-regelaar.Het spanningsverschil is klein en de stroomvraag is laag, waardoor het vermogensverlies beperkt blijft:

P=(5-3,3)×0,1=0,17W

Een warmteverlies van slechts 0,17 W is in veel compacte ontwerpen doorgaans beheersbaar zonder merkbare thermische problemen te veroorzaken.

De situatie verandert wanneer zowel de spanningsval als de belastingsstroom toenemen.Overweeg om 12V naar 3,3V bij 500mA om te zetten met behulp van een LDO:

P=(12-3,3)×0,5=4,35W

In dit geval wordt 4,35 W direct als warmte in de regelaar afgevoerd.Die hoeveelheid thermisch verlies kan de temperatuur van het apparaat snel verhogen en kan grotere PCB-koperoppervlakken of extra maatregelen voor warmteafvoer vereisen.Onder deze omstandigheden wordt een LDO voor veel toepassingen onpraktisch.

Scenario	LDO Geschiktheid	Warmte Gedrag	Voorkeur Oplossing
5V → 3,3V @100mA	Geschikt	Lage hitte	LDO
12V → 3,3V @500mA	Slechte pasvorm	Aanzienlijke warmteontwikkeling	DC/DC-omzetter

Dit voorbeeld laat zien waarom LDO-regelaars over het algemeen beter geschikt zijn voor toepassingen met lage stroomsterkte en kleine spanningsverschillen, terwijl DC/DC-converters doorgaans de voorkeur hebben als de spanning daalt en de belastingsstroom toeneemt.Grote spanningsverlagingen in combinatie met een hogere stroomvraag zorgen ervoor dat lineaire regelaars een aanzienlijk ingangsvermogen omzetten in warmte in plaats van bruikbare uitgangsenergie.

Uitgangsruis, rimpel- en EMI-prestaties

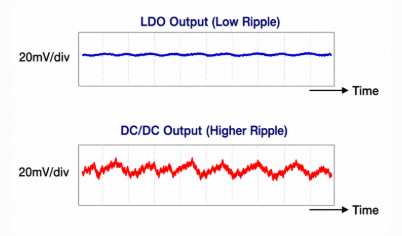

Figuur 3. LDO: lagere rimpel |DC/DC: Hogere rimpel

De ruisprestaties worden vaak niet alleen beoordeeld op basis van de hoeveelheid rimpel die een regelaar produceert, maar ook op basis van de manier waarop die ruis gevoelige circuits beïnvloedt.De volgende voorbeelden laten zien hoe schakelruis het circuitgedrag kan beïnvloeden en hoe deze effecten kunnen worden verminderd.

Lawaai Bron	Impact op Circuit	Oplossing
Schakelrimpel van DC/DC converters	Introduceert meting v ariat-ion en verminderde nauwkeurigheid in ADC-invoerrails	Voeg een LDO toe na de DC/DC-fase om schonere energie te leveren
Hoogfrequent schakelen harmonischen	Kan de RF-gevoeligheid verminderen of interfereren met de draadloze prestaties	Gebruik filtering, afscherming en speciale LDO-aangedreven RF-rails
Spieken wisselen en uitvoeren lawaai	Kan een hoorbaar gesis veroorzaken, vervorming of verminderde audiokwaliteit	Power audio-secties van geluidsarme LDO-uitgangen
EMI-koppeling naar analoge sensor benodigdheden	Kan onstabiele metingen introduceren of verhoogde sensorfout	Isoleer sensorrails en gebruik LDO filteren
PCB-schakelruiskoppeling	Kan de precisie van analoog beïnvloeden circuits en signalen op laag niveau	Zorgvuldige lay-out, aarding, ferrietkralen en filtering

Dit gedrag verklaart waarom LDO-regelaars vaak worden gebruikt voor ADC-referentierails, RF-modules, audiocircuits en precisiesensoren.Deze circuits verwerken vaak kleine signalen waarbij zelfs kleine verstoringen van de stroomvoorziening de meetnauwkeurigheid of signaalkwaliteit direct kunnen beïnvloeden.

In veel praktische ontwerpen zorgt een DC/DC-omzetter eerst voor een efficiënte spanningsconversie, gevolgd door een LDO voor gevoelige analoge secties.Deze aanpak combineert de efficiëntievoordelen van schakelregeling met de schonere uitgangskarakteristieken die vereist zijn voor geluidsgevoelige circuits.

Wanneer moet u een DC/DC-converter gebruiken?

DC/DC-converters hebben doorgaans de voorkeur wanneer het spanningsverschil tussen ingang en uitgang groot is, de belastingsstroom hoger is of energie-efficiëntie en thermische prestaties belangrijk worden.In deze situaties kan het gebruik van een LDO een aanzienlijke hoeveelheid ingevoerde energie in warmte omzetten, terwijl een schakelende regelaar dezelfde conversie kan uitvoeren met veel minder vermogensverlies.

Toepassing Scenario	Voorbeeld	Waarom DC/DC heeft de voorkeur
Stap terug van gematigde input spanning	12V → 5V	Grote spanning druppel kan overmatige hitte genereren in een LDO
Industriële stroomconversie	24V → 5V	Hoge ingangsspanning maakt lineair regelgeving inefficiënt
Elektronica op batterijen	Batterij → 3,3V	Verbetert de batterijduur hogere efficiëntie
Motor- en besturingssystemen	12V → logica- en besturingsrails	Verwerkt hogere stroom met lagere thermische spanning
Embedded- en IoT-systemen	9V/12V → 3,3V MCU-voeding	Vermindert verspilling van energie en warmte generatie
Auto-elektronica	Voertuigaccu → systeemrails	Ondersteunt brede ingangsspanning varieert efficiënt
Digitale circuits met hoge stroomsterkte	Processor, beeldscherm of communicatie rails	Beter geschikt voor grotere stroom vraag

Toepassingen met zowel een hoge spanningsval als een hoge stroomvraag zijn doorgaans goede kandidaten voor DC/DC-converters.Het omzetten van 12 V naar 3,3 V bij 500 mA met een LDO zou bijvoorbeeld een aanzienlijk deel van de energie in de vorm van warmte afvoeren, terwijl een DC/DC-omzetter dezelfde taak veel efficiënter kan uitvoeren.Dit is de reden waarom schakelende regelaars veel worden gebruikt in apparaten op batterijen, industriële elektronica en krachtige systemen waarbij thermische prestaties en efficiëntie rechtstreeks van invloed zijn op het systeemontwerp.

Wanneer moet u een LDO-regelaar gebruiken?

LDO-regelaars worden soms gezien als een eenvoudiger alternatief voor het overstappen van regelaars, maar ze zijn geen goedkopere oplossing.In veel systemen wordt bewust voor een LDO gekozen omdat de natuurlijke lage ruis, de minimale rimpel en de eenvoudige implementatie ervan voordelen bieden die schakelende regelaars niet gemakkelijk kunnen bereiken.De sleutel is het afstemmen van de regelaar op de toepassing, in plaats van aan te nemen dat een hogere efficiëntie altijd betere prestaties betekent.

Toepassing Scenario	Voorbeeld	Waarom LDO heeft de voorkeur
ADC-referentie- en analoge rails	5V → 3,3V bij lage stroomsterkte	Weinig ruis verbetert de meting nauwkeurigheid
Voeding RF-module	3,6V → 3,3V	Een schoner aanbod kan het signaal verbeteren gevoeligheid
Audiocircuits	Codec, versterker, microfoon rails	Vermindert rimpelingen en ongewenste ruis
Precisiesensoren	Sensortoevoerrails	Minimaliseert stroomgerelateerd meting v ariat-ion
Naregeling na DC/DC	3,6V → 3,3V opschoonfase	Verwijdert schakelgeluiden gevoelige rails
Batterijsystemen met laag vermogen	Kleine sensoren en draagbaar apparaten	Biedt vaak een zeer lage stand-by actueel
Toepassingen met kleine spanningsval	5V → 3,3V bij lage stroomsterkte	Beperkte warmteontwikkeling met eenvoudige implementatie

LDO-regelaars werken het beste wanneer de stroomvraag relatief laag is en de ingangs- en uitgangsspanningen al dicht bij elkaar liggen.Hun sterke punten zijn een schoon uitgangsvermogen en geluidsarme prestaties in plaats van maximale efficiëntie.

Er moet altijd rekening worden gehouden met een praktische beperking: vermijd het forceren van een LDO in toepassingen met zowel een grote spanningsval als een hoge stroomvraag.Het omzetten van 12 V naar 3,3 V bij enkele honderden milliampère kan bijvoorbeeld aanzienlijke warmteafvoer en thermische spanning veroorzaken.In die gevallen wordt een LDO buiten het ideale werkingsbereik gebruikt, in plaats van dat het over het geheel genomen de verkeerde technologie is.

Wanneer DC/DC + LDO samen gebruiken?

Veel praktische systemen maken gebruik van een gecombineerde voedingsarchitectuur omdat noch een DC/DC-omzetter, noch een LDO alleen de beste balans biedt tussen efficiëntie en geluidsprestaties.Een veel voorkomende structuur is:

Batterij / 12V-ingang → DC/DC-converter → LDO → RF / ADC / sensorrails

In deze architectuur voert de DC/DC-omzetter de belangrijkste spanningsreductiefase uit.Een batterij of 12V-ingang kan bijvoorbeeld eerst worden omgezet naar 3,6V met behulp van een schakelende regelaar.Het uitvoeren van deze grote spanningsdaling met alleen een LDO zou overmatig vermogensverlies en hitte veroorzaken, vooral wanneer de belastingsstroom toeneemt.De DC/DC-trap verwerkt deze conversie efficiënt en minimaliseert de thermische spanning.

De LDO wordt vervolgens na de schakelfase geplaatst om voor de laatste stroomopruiming te zorgen.Hoewel de DC/DC-omzetter de efficiëntie verbetert, kan schakelactie rimpel- en hoogfrequente ruis introduceren.Gevoelige circuits zoals RF-modules, ADC-referenties, precisiesensoren en analoge signaalpaden kunnen door deze storingen worden beïnvloed.Door 3,6 V terug te brengen naar 3,3 V verwijdert de LDO een groot deel van de resterende rimpel en zorgt voor een schonere toevoerrail.

Deze aanpak betekent niet simpelweg kiezen voor een DC/DC-converter of een LDO.Alleen een DC/DC-omzetter kan ongewenste schakelruis achterlaten op gevoelige rails, terwijl een LDO alleen thermisch inefficiënt kan worden bij het verwerken van grote spanningsverschillen.Door beide technologieën te combineren, kan het ontwerp een hoge efficiëntie behouden en toch ruisarm vermogen leveren waar de signaalkwaliteit het belangrijkst is.

Praktisch voorbeeld van energieontwerp: IoT-sensor op batterijen

Een IoT-sensorsysteem op batterijen moet vaak tegelijkertijd aan drie eisen voldoen: een lange levensduur van de batterij, een lage warmteontwikkeling en schone energie voor draadloze communicatie.Overweeg een ontwerp dat wordt aangedreven door een 3,7 V Li-ionbatterij met een 3,3 V MCU, een RF-module en meerdere sensoren.De geschatte systeemstroom bedraagt ​​ongeveer 300 mA, waardoor de voedingsarchitectuur een belangrijke ontwerpbeslissing is.

Systeemvereisten

Vereiste	Waarde
Batterij	3,7 V Li-ion
MCU	3,3V
RF-module	Geluidsgevoelig
Geschatte totale belasting	300mA

Machtsarchitectuur

Batterij → MP1584 → LP5907 → RF-module

Deze architectuur maakt gebruik van twee toezichthouders met verschillende verantwoordelijkheden:

Apparaat	Primair Rol
MP1584	Hoogefficiënte spanning conversie
LP5907	Geluidsarme stroomopruiming voor RF circuits

Het gebruik van een LDO alleen rechtstreeks uit de accu is meestal niet ideaal voor dit type systeem.De accuspanning kan tijdens bedrijf variëren, en door het hele systeem alleen via een lineaire regelaar te voeden, wordt het vermogensverlies vergroot en de looptijd van de accu verkort.Naarmate de systeemstroom stijgt, zou de LDO meer energie in de vorm van warmte dissiperen in plaats van deze efficiënt aan de belasting af te leveren.

Alleen een buck-converter gebruiken is ook niet altijd de beste oplossing.Hoewel de MP1584 een efficiënte stroomomzetting biedt, kunnen schakelende regelaars rimpel- en hoogfrequente ruis introduceren.RF-circuits zijn gevoelig voor verstoringen in de voeding, en schakelruis kan de signaalstabiliteit, de gevoeligheid van de ontvanger of de communicatieprestaties beïnvloeden.

In dit ontwerp zorgt de MP1584 voor efficiëntie, waarbij de hoofdstroomconversie wordt uitgevoerd met minder thermisch verlies, terwijl de LP5907 zorgt voor een geluidsarme regeling, waarbij de voeding wordt gereinigd voordat de stroom de RF-sectie bereikt.Het resultaat is een praktische balans: efficiënte stroomconversie voor een langere levensduur van de batterij en een schonere stroomtoevoer voor stabiele draadloze prestaties.

Veel voorkomende fouten bij het selecteren van de spanningsregelaar

Veel problemen met de stroomvoorziening worden veroorzaakt door fouten in de selectie van de regelaar en niet door defecten aan componenten.De volgende tabel geeft een overzicht van veelvoorkomende fouten, de gevolgen ervan en de aanbevolen oplossingen.

Algemeen Fout	Voorbeeld	Potentieel Probleem	Aanbevolen Oplossing
Gebruik van een LDO met grote spanning daling en hoge stroom	12V → 3,3V bij 2A	Overmatige warmteontwikkeling en mogelijke thermische uitschakeling	Gebruik een DC/DC-converter voor major spanningsreductie
Alleen selecteren op uitgangsspanning	Kiezen voor 3,3 V-uitgang zonder vermogensdissipatie controleren	Regelaar lijkt correct elektrisch, maar raakt tijdens bedrijf oververhit	Bereken het vermogensverlies eerder selectie
Het negeren van thermische eisen	Hoogstroomtoepassingen met beperkte PCB-koeling	Verminderde betrouwbaarheid en onstabiel operatie	Controleer thermisch ontwerp en warmte verstrooiing
Negeren van schakelruis in RF systemen	Buck-converter die rechtstreeks wordt gevoed RF-circuits	Verminderde RF-gevoeligheid en communicatie-instabiliteit	Voeg filtering toe of plaats een LDO na de DC/DC-fase
Het leveren van gevoelige analoge rails rechtstreeks vanaf de schakeluitgang	ADC, sensoren of audiocircuits verbonden met luidruchtige rails	Meetfouten of ongewenst signaal ruis	Gebruik geluidsarme LDO-opschoonfasen
Geef alleen prioriteit aan efficiëntie	Schakelregelaars selecteren voor elke stroomrail	Geluidsgevoelige circuits kunnen dat wel zijn prestatieproblemen ervaren	Pas het type regelaar aan toepassingsbehoeften

De meest voorkomende fouten bij het selecteren van regelaars doen zich voor wanneer slechts één parameter, zoals uitgangsspanning of efficiëntie, in aanmerking wordt genomen, terwijl thermisch gedrag, belastingsstroom en geluidsvereisten over het hoofd worden gezien.Een regelaar die elektrisch geschikt lijkt, kan in echte toepassingen oververhitting, verminderde batterijprestaties of signaalintegriteitsproblemen veroorzaken.Effectieve selectie van regelaars vereist het samen evalueren van spanningsverschil, stroomvraag, thermische limieten en circuitgevoeligheid in plaats van te vertrouwen op één enkele specificatie.

Algemene IC-voorbeelden: LM2596, MP1584, AMS1117 en LP5907

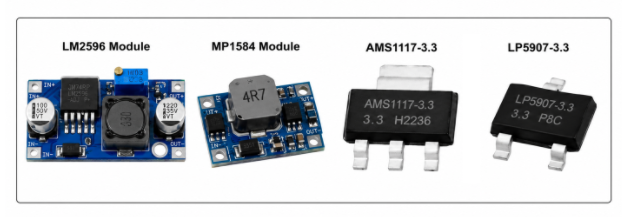

Afbeelding 4. Voorbeelden van gemeenschappelijke regelaar-IC's: LM2596, MP1584, AMS1117 en LP5907

De volgende apparaten zijn veelgebruikte voorbeelden van DC/DC-converters en LDO-regelaars.Elk apparaat richt zich op verschillende ontwerpdoelen, zoals efficiëntie, stroomcapaciteit, geluidsarme werking of eenvoud van implementatie.Het selecteren van het juiste apparaat hangt af van de toepassing en niet alleen op basis van uitgangsspanning of populariteit.

IC	Typ	Geschikt Toepassingsscenario	Beperkingen
LM2596	DC/DC Buck-converter	Step-down voor algemeen gebruik conversie zoals 12V → 5V stroomrails, embedded systemen en ontwikkeling projecten	Grotere externe componenten, ouder schakelfrequentie, rimpel en EMI vereisen aandacht
MP1584	DC/DC Buck-converter	Compacte apparaten op batterijen, embedded systemen, IoT-producten en efficiënte spanningsconversie	Schakelgeluid kan van invloed zijn gevoelige analoge of RF-circuits
AMS1117	LDO-regulator	Toepassingen met kleine spanningsval en eenvoudige stroomrails met lage stroomsterkte	Grote spanningsdalingen en hoger stromingen kunnen overmatige hitte veroorzaken
LP5907	LDO-regulator	RF-modules, ADC-referenties, precisiesensoren, audiocircuits en opschoning na de regelgeving	Beperkte efficiëntievoordelen voor grote ingangs-uitgangsspanningsverschillen

Geen enkel regelaar-IC is universeel beter dan een ander.Apparaten zoals LM2596 en MP1584 geven prioriteit aan efficiënte stroomconversie, terwijl AMS1117 en LP5907 zich richten op lineaire regeling met verschillende sterktes.De beste keuze hangt af van de huidige vereisten, spanningsval, efficiëntiedoelen en geluidsgevoeligheid.

Conclusie

DC/DC-converters en LDO-regelaars zijn ontworpen voor verschillende stroomvereisten en bieden elk unieke voordelen.DC/DC-converters hebben vaak de voorkeur voor toepassingen met een hogere stroomsterkte en efficiënte spanningsomzetting, terwijl LDO-regelaars vaak worden gebruikt voor geluidsarme en gevoelige circuits.In veel praktische systemen worden beide technologieën gecombineerd om een ​​balans tussen efficiëntie en stroomkwaliteit te bereiken.Om de juiste oplossing te kiezen, moet u rekening houden met het spanningsverschil, de stroomvraag, de thermische prestaties en de circuitgevoeligheid.Een goed gepland energieontwerp verbetert de efficiëntie, betrouwbaarheid en het algehele systeemgedrag.
